Det här en artikel om en av Sveriges viktigaste vapenkonstruktörer under det tidiga 1800-talet, Sven Adolf Callerström. Anledningen till att jag skriver dessa rader är för att jag för en tid sen köpte en mindre vapensamling som innehöll en mycket mystisk musköt. Muskötens egendomliga estetik kändes på många sätt bekant men samtidigt främmande på många vis.  På många sätt påminde den om vår första slaglåsmusköt m/1840, men vad som kraftigt avvek från den modellen var den stora bakåtgående låsplattan med få motsvarigheter när det gällde svenska musköter. Låset var stämplat med Carl Gustaf Stads faktoristämpel och märkt med siffran 8:a på lås, kolv och bakkappa. Udda konstruktioner i kombination med låga serienummer ger alltid särskilda vibrationer hos oss vapensamlare.

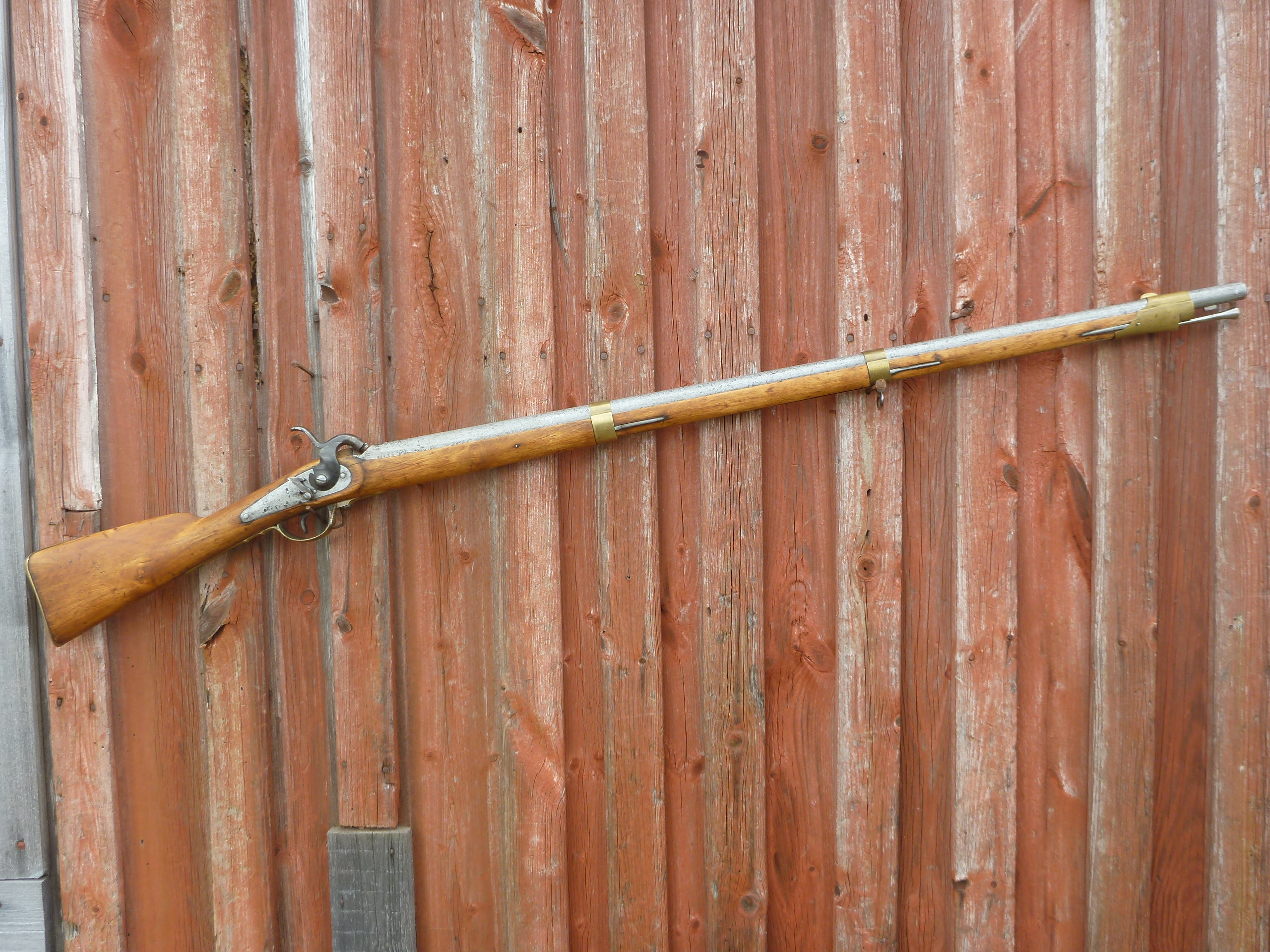

Nr 8.

Detta var början till ett spännande detektivarbete i jakt på muskötens historia. Inledningsvis frågade jag flera av Sveriges mest pålästa samlare, ingen hade något rakt svar att ge eftersom det var ingen som hade sett en förut. Någon menade att den torde vara gjord efter franska förlagor medan någon annan drog sig till minnes att Josef Alm nämnt ett försöksgevär med bakåtgående lås. Den här typen av forskning underlättas radikalt idag med internets hjälp och jag började botanisera i Armemuseets samlingar på Digitalt Museum. Jag hade vid det här laget förstått att det rörde sig om någon typ av försöksmodell men hittade den inte bland försöksmodellerna. Jag började istället söka på ”projekt” i museets katalog och öppnade på så vis en nästan okänd värld av ratade prototyper, skrotade försök och lustiga uppfinningar. Föremål som tillverkades i mycket små serier som lades åt sidan redan innan de ens kom till försöksstadiet. Det var här jag fann den korrekta modellen, S A Callerströms Projektgevär m/1835.

Callerströms projektgevär m/1835. Foto: Armemuseum

Alm beskriver i katalogtexten att den är just efter fransk förebild och uppmätningen avslutas med den kanske mest intressanta upplysningen:

Till försök skulle enligt generalorder av den 30 mars 1834 anskaffas 20 st gevär av ovan beskrivna sort, ”efter en av kaptenen i armén, löjtnanten vid Kalmar Regemente S.A. Callerström uppgiven modell”. Plan för försöken fastställdes genom generalorder av den 11 maj 1835.

De få exemplar tillverkade förklarade varför ingen kunde sätta fingret på vad det exakt det rörde sig om för musköt. För mig som inte i detalj intresserat mig för arméns slaglåsvapen var denne Callerström okänd men lockade mig till att ta reda på mer. Callerstöm visade sig vara en av de centralgestalt i den vapentekniska under 1800-talets första hälft och värd att lyftas fram.

Sven Adolf Callerström och de första projekten
Callerström var en yrkesofficer med en fallenhet för teknik och naturvetenskap. Han föddes 1796 i Bäckeby, Gårdveda Socken i Kalmar län. Han utbildade sig på Kadettskolan och blev slutligen kapten inom armén. Han skaffade sig också en naturvetenskaplig utbildning och ledde bland annat arbetet av Wäddö kanal 1826-1827. Callerström var en driftig person och blev Carl Gustaf Stads gevärsfaktoris styresman 1837 som efterträdare till överste Johan Anders Palm (1787-1837) som också var en bidragade vapenkonstruktör vid denna tid.  Faktoriet hade fått många problem efter nyetableringen 1812 och Callerström såg till att påbörja ett förnyelsearbete med nya verkstadslokaler och ökad kvalitet.

Under 1820-1830-talet revolutioneras vapenutvecklingen i Europa i och med det allt mer utbredda användandet av slaglåset. Fler och fler arméer överger flintlåset till förmån för det pålitligare och till konstruktionen enklare slaglåset. I Sverige har flottan redan 1833 antagit slaglåset medan armén på sedvanligt vis ställt sig skeptiska till nya innovationer. Motståndet gav dock snart vika och 1835 tillsattes en gevärskommission och Callerström kom att ingå i den som expert tillsammans med andra svenska framstående vapenkonstruktörer såsom Jakob Georg Sandberg och C.G Hagström. Kommisionens uppgift var att ta reda på vilken typ av konstruktion som ansågs mest lämpad för arméns behov. Redan året innan hade flera mindre projektgevär börjat tillverkas på uppdrag av självaste kronprinsen Frans Josef Oskar som vid denna tid var generalfälttygmästare. Han lät då på Carl Gustaf stads faktori tillverka 20 st projektgevär av dåvarande faktorn Överste Palms konstruktion, samt två olika projektgevär à 20 st framtagna av Callerström. Den enda var av ”hannoveransk förebild” och den andra av fransk konstruktion. Det är den franska som är i fokus för denna artikel. Generalordern utfördes 30 mars 1834 och utprövningarna av projektvapnen påbörjades i sept 1835.  Flertalet importerade mekanismer och inhemska prototyper lades till listan över försök.

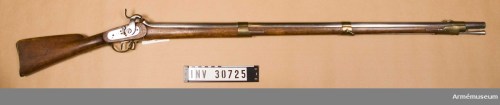

Palms projektgevär m/1834. Osäkert att säga om den ska benämnas som m/1834 eller m/1835. Även om Callerströms projekt är färdigritat samtidigt som Palms konstruktion så benämns Palms som m/1834 medan Callerström som m/1835. Armémuseum har i vilket fall valt att benämna Palms som m/1834. Foto: Armémuseum.

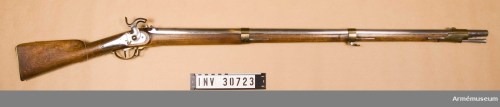

Callerströms projekt efter Hannoveransk förebild. Egentligen en slaglåskonverterad m/1815 och blir egentligen grunden till förändringsmodellen m/1815-45 som långt senare kommer i bruk. Foto: Armémuseum.

Palms och Callerströms projektgevär blev det inget med utan man valde att år 1839 efter mängder av försök gå vidare med överstelöjtnant  C. A Whitelocks konstruktion och konduktör G. C Gernandts konstruktion. Med 1815-musköten som grund tog Callerström och Sandberg fram 400 ex vardera som försöksmodell. Varför dessa just dessa två konstruktioner gick vidare är svårt att fastslå då det är verkligt udda konstruktioner som skiljer sig ordentligt från alla dåvarande slaglåslösningar. En hypotes skulle kunna vara att gevärskommissionen ville tänka proggressivt och välja ett system som kändes modernt istället för att förlita sig på traditionella låskonstruktioner. Försöksmodellerna förkastades helt väntat och krigskollegium ber Sandberg att ta fram en ny modellmusköt med m/1815 som grund.

Whitelocks försöksmodell, producerad i 400 exemplar men gillades föga oväntat inte. Foto: Armémuseum

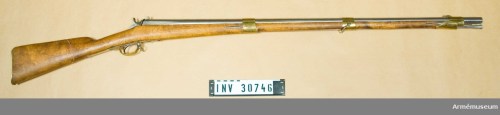

Gernandts försöksmodell, även den i tillverkad i 400 exemplar. Foto: Armémuseum

M/1840 och m/1840 studsare
Slaglåsmusköten M/1840 blev en mycket konventionell musköt med ganska små skillnader ifrån m/1815. Det går att skönja ett mönster i Europa, de flesta länder valde till slut att använda sig av välbeprövade lösningar. Det går också att tänka sig att muskötarsenalen blev mer enhetlig när m/1815 musköterna började konverteras till slaglås. Den nya m/1840 fick en del förbättringar från m/1815, bland annat monterades bandfjädrarna framför banden istället för bakom och varbygeln försågs med två åsar för bättre grepp. Dessa två förbättringar finns redan på m/1835 projektgeväret. På det hela kan man säga att den ursprungliga vinnaren för arméns hela slaglåsprojekt är en hybrid mellan Callerströms båda projekt av Hannoveransk förebild och fransk förebild. Sandberg och Callerström tar de bästa lösningarna från båda och sammanför dem.

Callerström och Sandberg jobbade mycket nära varandra i utvecklingen av m/1840 men Callerström fick snöpligt nog aldrig se den verkliga frukten av arbetet. Efter en kort tids sjukdom avlider Callerström 19/12 1840, fem dagar senare, på julafton beställer Krigskollegium de första provexemplaren av den senare fastställda modellen m/1840.

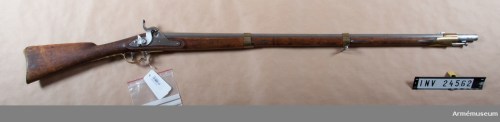

Sandbergs och Callerströms färdiga m/1840. Foto: Armémuseum

Callerströms bakåtliggande projektgevär kom dock att överleva i viss mån i ett annat vapen, nämligen m/1840 studsare för arméns skarpskyttar. Denna studsare var liksom de flesta andra svenska armévapen under 1830-talet en konstruktion av Callerström och Sandberg. På ritningen till m/1840 studsare har Sandberg skrivit ”efter Callerströms projekt samt efter Sprengtportenska idéen”. Det förfaller alltså så att konceptet med bakåtliggande lås och patentsvanskruv återanvändes i den nya studsaren. M/1840 studsaren är kanske det vapen som särskiljer sig mest från tidigare militära vapen och studsare. Den påminner mer i sitt utseende om civila tunga studsare med välarbetade detaljer och högre kvalitet traditionella militära vapen.

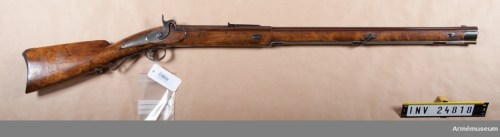

Callerström och Sanbergs tunga m/1840 studsare. Notera det bakåtgående låset och den höga kvalitén på arbetet. Foto: Armémuseum.

Min Callerströms projektgevär m/1835
Min musköt har nr 8 i produktionen och saknade såväl hane som laddstake när jag fick hem den. Hanen hade förekommits av en tidigare ägare vars fru kastat hanen när hanaxeln gått av. Den köptes från Kalmarområdet vilket tyder på att den varit där sen den prövades ut på Kalmar regemente. Jag hade inga förhoppningar att hitta någon ny hane men tog ändå med musköten till militariamässan för att prata med lite samlarkollegor om den. Mot all rim och reson hittades en nedkapad Callerströmmare på en bord som jag genast köpte (läs mer om det här). Detta exemplar var dessutom närmsta syskon nr 7 och hade hanen hyfsat intakt. Genom att sammanföra dessa två fick nära ett komplett exemplar. Efter att hört mig för hos många andra samlare har jag konsterat att tycks inte finnas några fler kända exemplar utom de jag har och de två som finns på Armemuseum.

Nr 7 och 8. Den övre fick bistå med sin hane som tycks vara lite modifierad i tumgreppet men här är det svårt att vara kräsen.

Callerströms projektgevär var före sin tid på många olika sätt. Många av lösningarna som finns på projektgeväret återfinns senare på m/1840 såsom bandens och varbygelns konstruktion. Det bakåtgående låset var troligen för komplext och kostsamt att tillverka. Inte bara för att det är komplext utan för att det troligen skulle behöva en hel del nya mallar och specialverktyg för att göra.

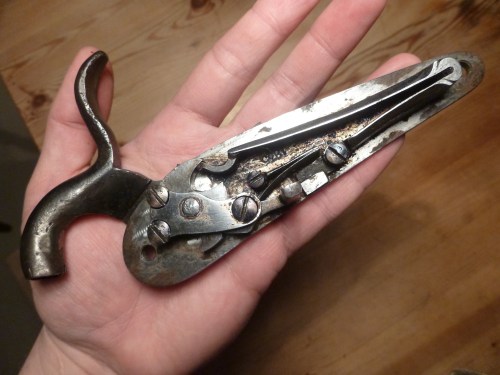

Ett väldigt välarbetat lås märkt 1835 på insidan.

En rolig och lite svenskt konservativ detalj är att Callerström lät varhaken vara med på det annars moderna låset, varhaken kommer senare att försvinna efter m/1845. Hanen ser mycket lustig ut men ligger helt i tiden med utveckligen av slaglåset, den senare mer moderata utformningen av slaglåshanen svävar fortfarande i osäkerhet.  En annan speciell egenskap som projektgeväret har är att det har försetts med patentsvanskruv vilket innebär att svansskruven är integrerad med nippelinfästningen och krutkammaren. Patentsvansskruven kom dock att användas på den betydligt mer påkostade m/1840-studsaren.

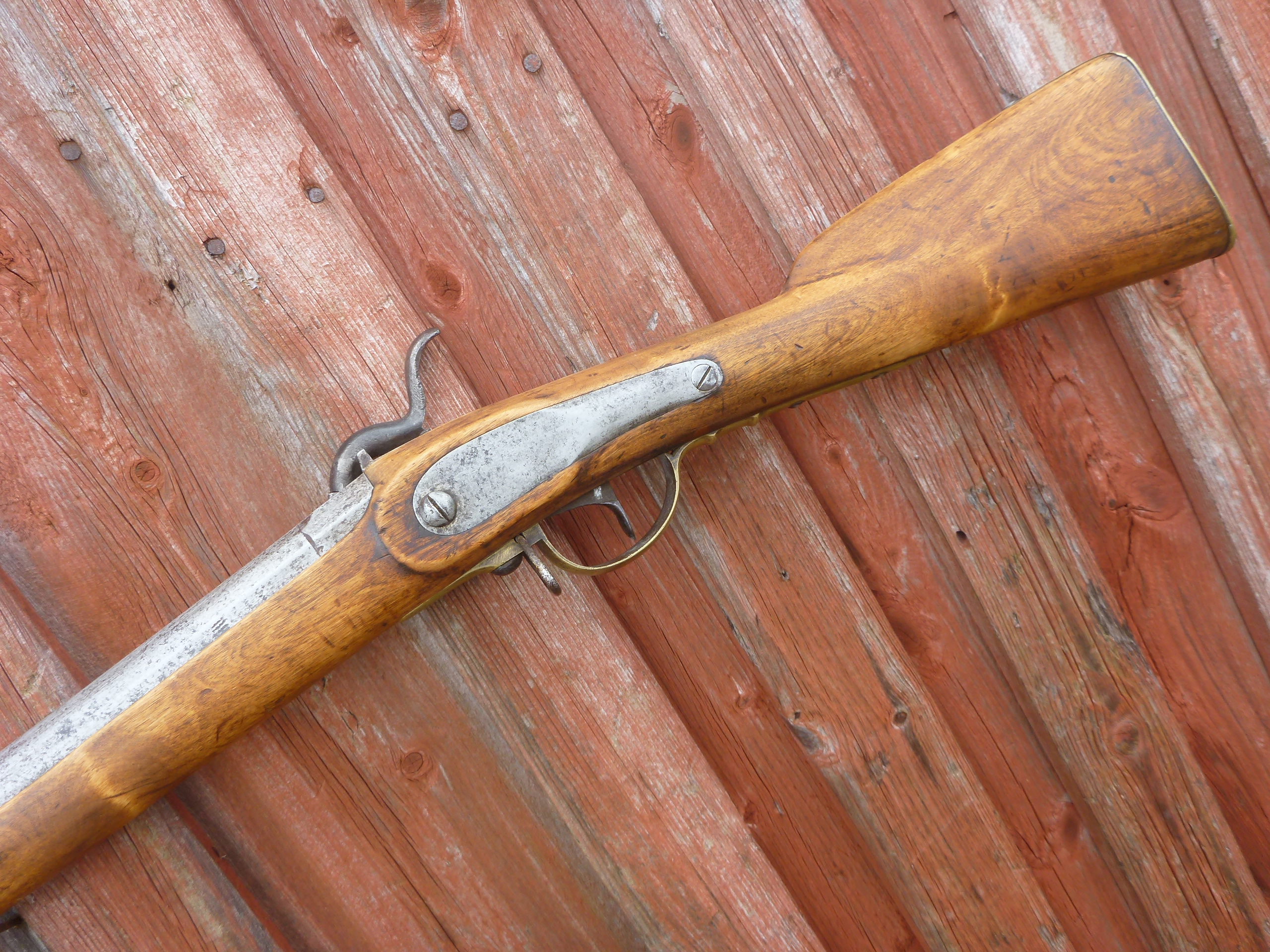

Hanen avviker något ur färg från resten men skulle vara lätt ordnat att fixa.

Till sist
Flitiga läsare av denna blogg vet att jag inte samlar militärt. För de som är intresserade är därför projektgevären till salu. Byten tas mot bättre svenska jaktvapen, främst snapplås och Norrköpingsproducerat.

Källor
Claes-Göran Ros Ingress till en uppsats om kaptenen vid Konglige Kalmar regemente Sven Adolf Callerström
